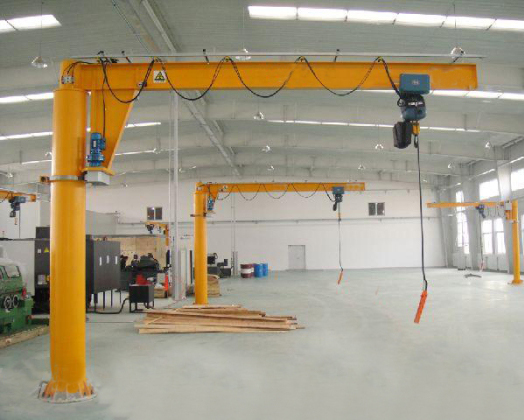

懸臂吊配件高度限位器將行程開關與凸凹式拉條結構相組合，結構簡單，動作靈敏，行之有效地抑制了重大人身傷亡事故的發(fā)生，確保了建筑施工現(xiàn)場的安全生產。經過幾年的使用，效果顯著。

　　結構形式及安裝：將行程開關用螺栓固定在薄鋼板制成的半封閉狀防護盒內。防護盒底部焊有兩個滑道座，凸凹式拉條可沿滑道座內滑道左右移動。在凸凹式拉條的一端鉆有一個小孔，用來固定細鋼絲繩或尼龍繩。細鋼絲繩威尼龍繩用于設定限位高度。

　　起升高度限位器可安裝在卷揚機旁，也可安裝在配電柜內。安裝時，將細鋼絲繩或尼龍繩穿人凸凹式拉條一端的小孔內固定牢固，另一端固定在吊籠頂部。行程開關引線接至配電柜的交流接觸器上。

　　工作原理：當施工升降機吊籠向上運行時，行程開關上的小滾輪處于凸凹式拉條的凹點——通電位置。當升降機出現(xiàn)機械故障或操作者誤操作時，吊籠一直上升至極限高度，即起升高度限位器設定高度處，由于吊籠橫梁牽動細鋼絲繩及凸凹式拉條，同時，行程開關上的小滾輪因受外力作用上移至凸凹式拉條的凸處，小滾輪從口點通電位置移動到凸點，使行程開關斷電，切斷上行電源，卷揚機電動機停止運轉，使吊籠停止運行。手動起升高度限位器的凸凹式拉條，使行程開關上的小滾輪從凸點復位至凹點通電位置，即可使吊籠啟動。
